SOE测试仪三相电压、本地电流对称度和相位对称度电压、本地电流对称度＜0.02﹪相位对称度0.05°电压电流谐波输出谐波次数2～31次谐波含量0～39％谐波相位0°～359.99°可调准确度2～14次2％ 5～31次5％直流输出(选配功能)直流电压电压量程75mV、本地10V、本地100V、本地300V、本地600V输出范围0～120％准确度0.05％稳定度0.01％/1min纹波含量≤0.5％调节细度0.002％RG输出负载10VA直流电流电流量程20mA、本地10mA、本地1mA输出范围0～120％准确度0.05％稳定度0.01％/1min纹波含量≤0.5％直流测量(选配功能)直流电流测量测量范围0~24mA准确度0.05％直流电压测量测量范围0~12V准确度0.05％电能脉冲量(选配功能)脉冲输出有源脉冲输出电平5V±5％，输出电流100mA 脉冲频率：5kHz脉冲输入有源脉冲输入电平5V±5％，输入电流1mA 脉冲频率：5kHz环境条件工作温度0℃～40℃相对湿度≤85％储存条件-30℃～60℃其他工作电源AC220V±15％体积450×440×132㎜，重量:20㎏四、本地前后面板及仪器按键说明前面板：前面板包括：试验电源信号输出端子区，面板标有交流电压输出，交流电流输出，直流电压输出，直流电流输出。显示区，共6个菜单对应显示内容快捷键按键区，按常用测试点设置输出量。分电压幅值、本地电流幅值、本地功率因数对应的相位角。数字及功能键区后面板后面板直流测量输入端子。与上位机通信接口，RS232。

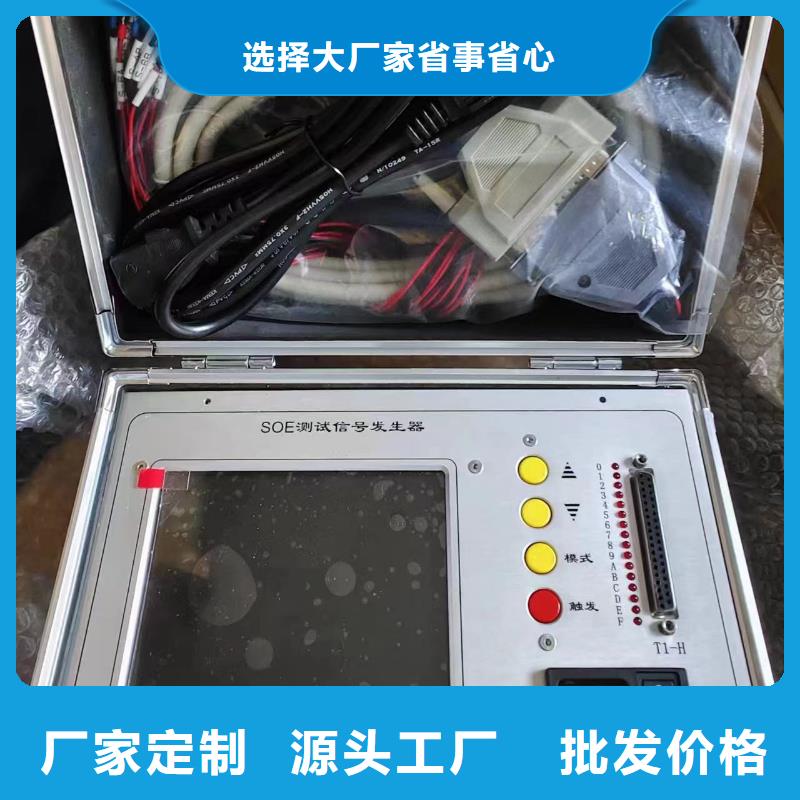

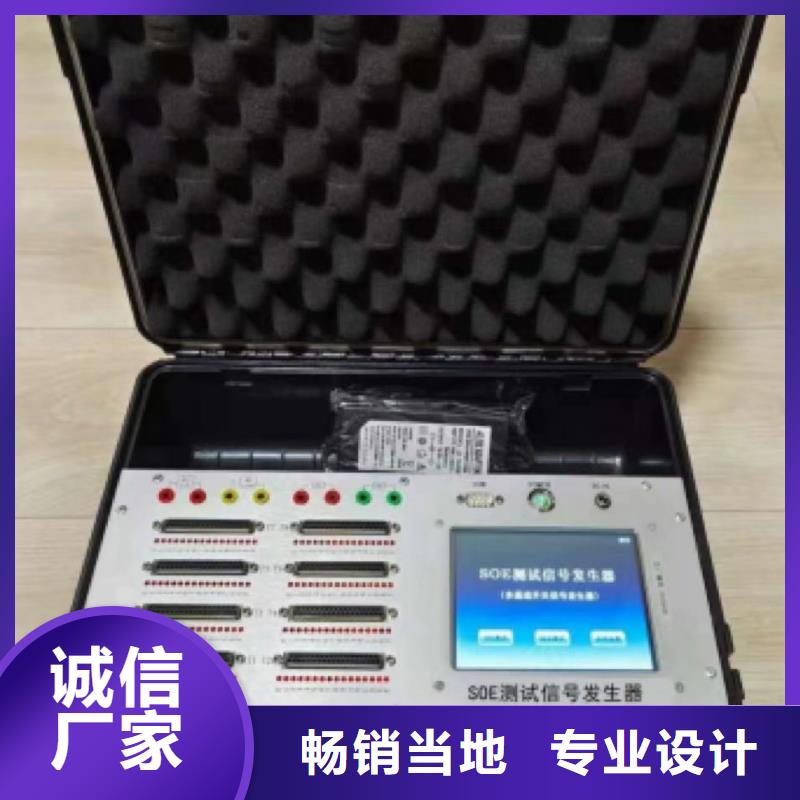

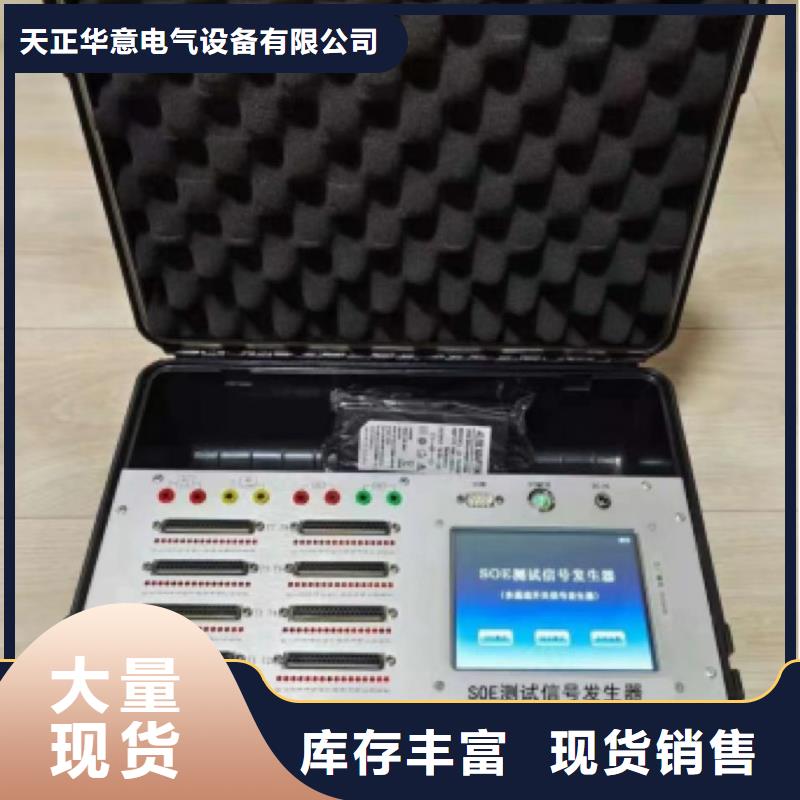

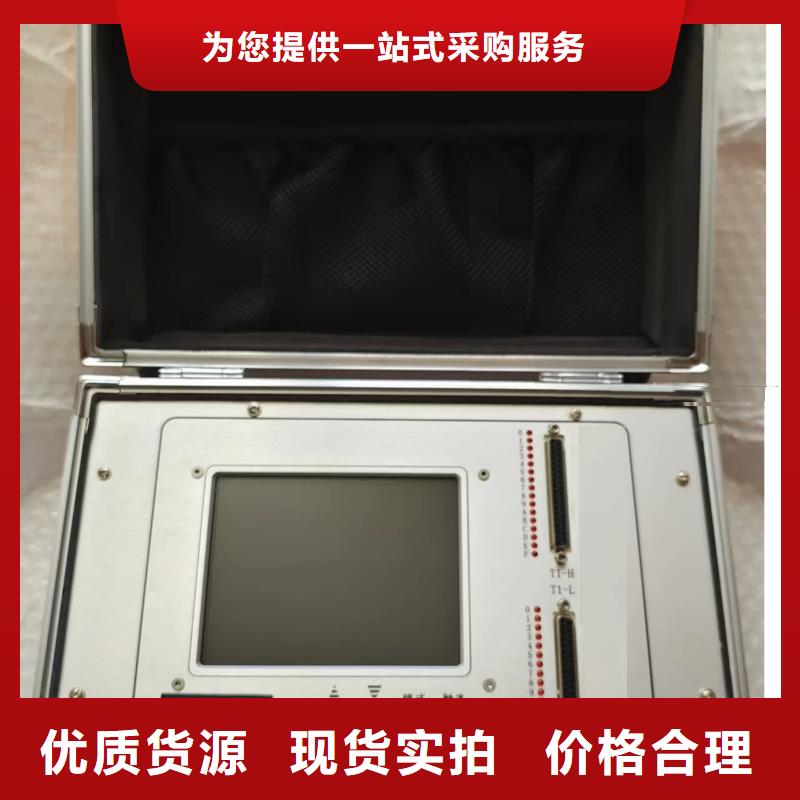

SOE测试仪测试操作步骤1、测试电缆连接根据不同SOE系统类型，测试仪的输出接线方式有两种。种方式使用通用连接电缆，根据用户现场的接线方式选择有公共端或无公共端的通用电缆。先解开原来连接到用户DI端子上的输入信号线，将通用测试电缆的压接线头，依次按顺序连接到DI接线端子，另一端的DB37插头按排序需要插接到信号发生器的输出插座上。第二种连接方式是使用专用连接电缆，将测试仪的触发信号通过特制的专用连接器连接到SOE模件。这种连接需要用户提供其SOE系统DI模板的输入连接器的型号及详细接线说明，由我们为用户定制专用连接电缆。使用时无需解开原来的DI端子引线。不管使用哪一种连接方式，都应确保连接后的SOE通道，在整个测试过程中不被原有的用户信号触发。2、接好测试电缆后接通测试仪电源。进入功能选择界面，按测试需求选择进入不同的触发模式界面。通过触摸屏操作，可设置触发信号的间隔时间、脉宽、间隔、次数等参数。每个测试界面中均有简要的说明。3、先进行试验触发。可用任何一种触发模式，按“触发”键，观察测试仪面板上的输出指示灯和被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时3秒后自动复归或在任意时刻手动按任意键复归（脉冲模式下无延时）。5、从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。
