淮北电缆故障探测仪 建议使用二分法拉路法确定接地故障点，即拉掉某一边或某一路，摇表测试为更大值时， 此边或此路为故障电路。?（3）检测完成，关闭所有设备电源，对信号发生装置进行充电。五、注意事项（1）在每次使用前应检查单相接地故障信号发生装置、信号采集器、信号接收定位仪电池电量足够；（2）本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线连接与断开应采用绝缘杆操作；（3）设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意；（4）在使用设备信号源前，先把电流调节旋钮调到小等线路接好，根据实际情况调节电流，确保操作；（5）在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确；（6）操作完毕后，要将信号输出端对地放电；（7）为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。a)启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改（范围为1-9）。b)长期未使用本巡查装置时，取下信号采集器和信号接收定位器的干电池，并定期对信号发生装置充电。（8）请使用之前，详细阅读本仪器说明书。（9）使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。六、常见故障处理（1）当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电；（2）当信号采集器与信号定位器通讯不上，可能电池没电，请更换电池。

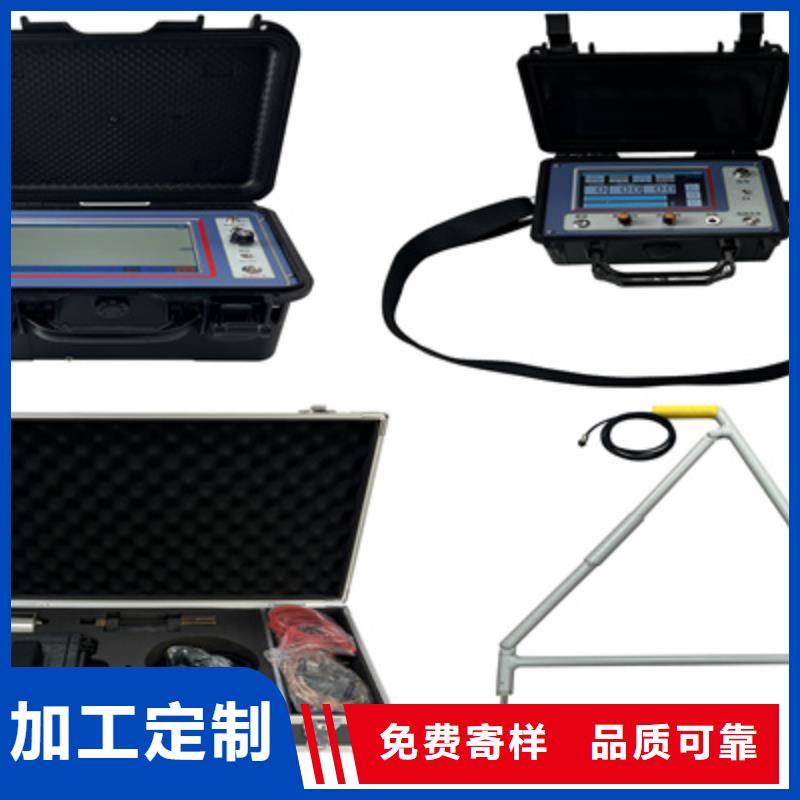

淮北电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多

淮北电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多

淮北电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。

输电线路小电流故障定位仪淮北了解更多 <淮北>天正华意电气设备有限公司

淮北电缆故障探测仪.操作界面介绍：采样方式 点击　键弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络法”、“三次脉冲”、“八次脉冲”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法，配合多次脉冲发生器使用）。电缆长度点击　　键，弹出电缆长度选择子菜单。子菜单中包括8个选项，分别为：50m、300m、1km、2km、5km、10km、30km、60km。根据测试距离选择合适的电缆长度，按对应的子菜单键可以对电缆长度进行选择，仪器开机默认300m，再按“电缆长”键退出此项功能。注意：在高压闪络法测试中此项不做选择。电缆类型点击　　键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯”、“油浸纸型”、“不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“ ”键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页点击键可以返回初始界面。打印（选配）点击键可以将界面打印出来。

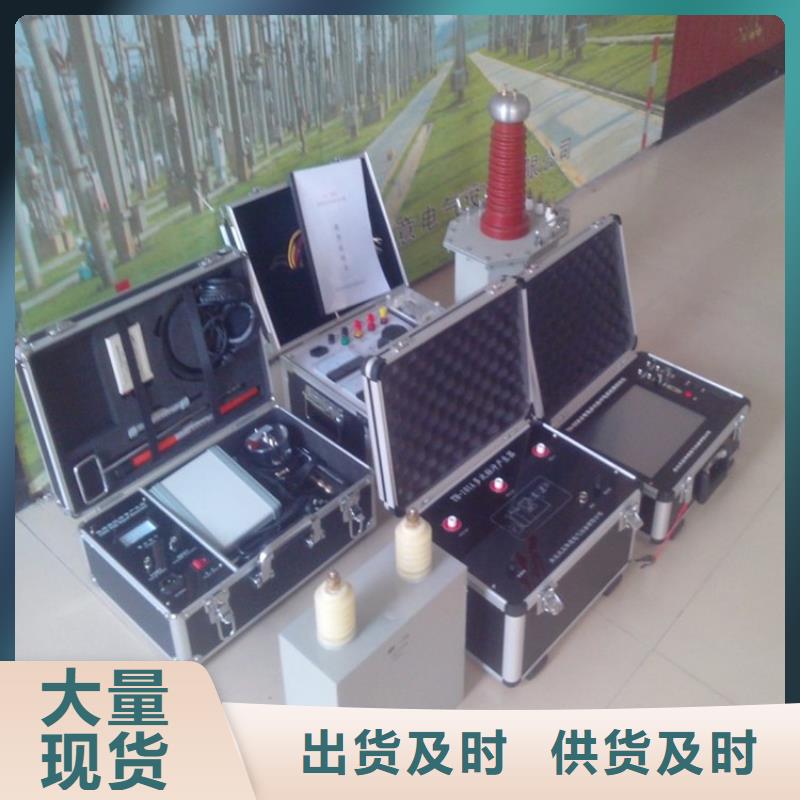

淮北电缆故障探测仪 参数配置要求： 参数名称 项目需求值或表述 投标方响应值 脉冲输出电压 0—30kv，连续可调。 能量 ≥900J＠30kV。 外观设计 一体化设计，将高压电容、放电间隙、直流升压集成于一体，放置在主机内。 输出模式 脉冲、直流。 高压脉冲间隔 无须调整，LP30/2自动调节放电间隔。 绝缘测试 0—30kv，连续可调。 高压预定位 0—30kv，连续可调。 输出电压极性 负极性。 允许冲击电压 ≤2500J。 高压输出线 乙丙橡胶柔性电缆，绝缘耐压≥60kV。 电源 外接：220V 50Hz 2kVA 内置：2000kVA，连续使用8小时。 尺寸（mm） 50 x 30.5 x 45.7 。 重量（kg） 不大于35。 脉冲输出电压 0——30kV，连续可调。 烧弧功率 ≥300。 烧弧电流 ≤100mA。 性 具备F-Ω 保护装置、温度监测、高压急停按键、带自动放电模块。 量程 0m-100km。 脉冲宽度 20 ns~10 μs。 脉冲幅值 10~60。 小分辨率 0.01 m。 采样频率 ≥200。 增益 - 37~＋37 dB。 抗衰减调节 0~22 dB。 波速度 50~300m/μs。 动态量程 ＞ 80 dB。 输出特性阻抗 50Ω。 阻抗自动匹配 8 Ω~500 Ω连续可调。 脉冲模式 低压脉冲法、二次脉冲法、脉冲电流法、直闪衰减法。 输入高压保护 ＞ 400 V交流时自动保护。 液晶显示器 7”彩色TFT480＊800 屏幕亮度800 cd/m2 可触摸阳光屏。 内存容量 ≥32G。 电源 内置充电电池；110 … 240 V交流 50Hz 30 VA；12V外置蓄电池。 环境温度 操作 -20 °C ... ＋50 °C / 存储 -30 °C ... ＋60 °C。 动态量程 磁通道〉110dB；声通道〉110dB。 频率范围 100---1500Hz。 滤波量程 关闭滤波 100---1500Hz。 低通 100---400Hz。 带通 400--800Hz。 高通 800---1500Hz。 触发 声学全自动触发；磁场全自动触发。 噪音抑制模式 T18自适应降噪模式、强降噪模式、无降噪模式。 哑音调节: 全自动靠近式哑音。 手柄长度: 450---750mm

<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多

淮北电缆故障探测仪二、功能特点1.用于110kV及以下不同等级、不同截面、不同介质及各种材质的电力电缆的各类故障及电缆长度、波速，故障类型包括：开路、短路、低阻、高阻泄漏、高阻闪络性故障。2.工业级10.4寸彩色触摸液晶屏显示，菜单式操作和文字提示实现人机互动。3.采用高集成工控机，计算机控制、软件操作；提供7种测试脉冲，保证了测量精度，满足了长电缆足够远、短电缆无盲区的测试要求。4.故障自动搜索，距离自动显示，双游标移动可到1米，波形可任意压缩、扩展，同屏随机显示几个更接近标准的波形供你准确比较分析，提高测试精度，减少误差。5.内置存储/调出功能，可方便将数据及波形保存或调出重新分析。6.内置电源供电，在无电源环境中均可长时间使用。7.体积小、重量轻、使用方便，检测故障成功率和测试精度高。8.在任何环境下性能稳定，不死机，信号采集高压保护措施。三、技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.电缆长度：50m、300m、1km、2km、5km、10km、30km、60km3.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定4.冲击高压：35kV及以下5.测试距离：＜60km6.分 辨 率：1m7.测试精度：1m8.显示方式：工业级10.4寸彩色触摸液晶屏9.操作方式：触摸屏操作、物理旋钮操作10.分析设置：滚屏、缩放、保存、调出、波移等功能

<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多
输电线路小电流故障定位仪淮北了解更多 <淮北>天正华意电气设备有限公司

淮北电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。

<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多

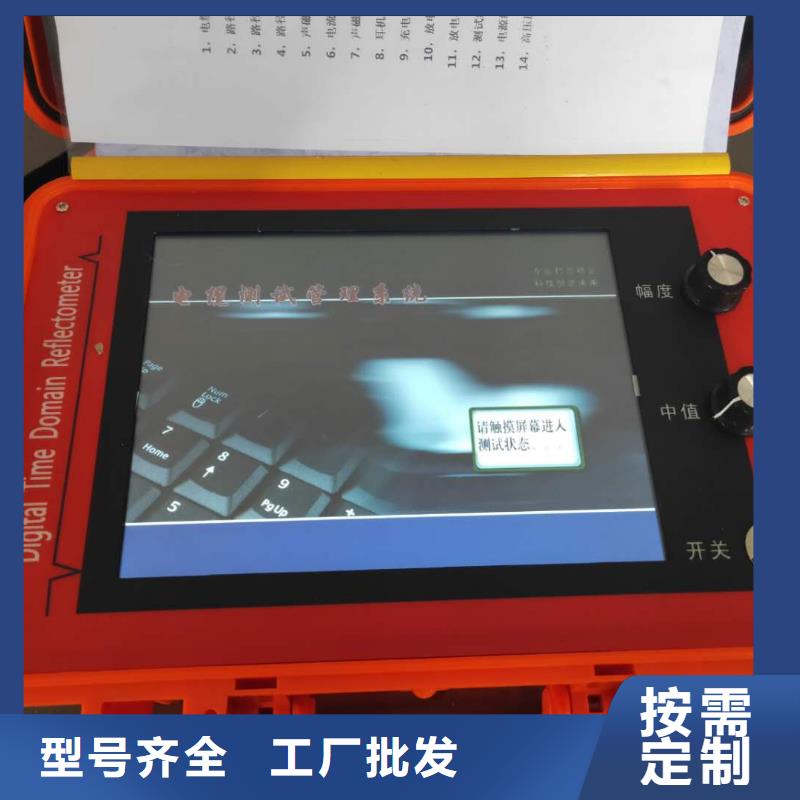

淮北电缆故障探测仪 仪器面板结构示意图2．面板结构和功能键说明本仪器主机面板设有三个功能键：一个调节幅度旋扭①、一个垂直位移旋扭②、一个电源开关③。④是液晶屏显示界面，如图二所示。下面逐一说明它们的功能和使用方法。?幅度旋钮①：采样时调节此旋钮，可以改变测试波形在屏幕上的幅度（此项功能只对重新采样后的波形起作用）。?中值旋钮②：采样时调节此旋钮，可以改变测试波形在屏幕上的垂直位置（此项功能只对重新采样后的波形起作用）。?开关键③：按键为电源开关键。仪器10分钟无按键操作将自动关机。3.液晶屏幕菜单说明（图三）图三 液晶屏菜单显示示意图?采样方法按采样方法键，弹出子菜单。子菜单中包括3个选项为低压脉冲/闪络方法/速度测量，仪器默认选中低压脉冲，根据测量需要，可选择相应的采样方法。再按“采样方法键”退出此项功能。?脉冲宽度此菜单在高压闪络测试法中无效。按脉冲宽度键，弹出脉冲宽度选择子菜单。可根据测试距离选择合适的脉冲宽度按对应的子菜单键，可以对脉冲宽度进行选择。脉冲宽度大小为50纳秒、100纳秒、200纳秒、1微秒、2微秒、5微妙、8微秒共7个档位。当选中50纳秒脉宽时，电脑自动锁定读数精度为1米；当选中8微秒时，电脑自动锁定读数精度为8米；选择其他脉宽时，可以按读数精度键任意调节，仪器初始值为200纳秒。再按“脉冲宽度键”退出此项功能。?

<淮北>天正华意电气设备有限公司

淮北电缆故障探测仪 仪器使用注意事项：1．在进行故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本电缆故障预定位测试主机的主要特点之一是无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。不足时(大约10％时)会有声音提示。在每次到现场测试电缆故障时，必须将测距主机的电池电压充足。电池电压充足以后可以保证正常工作2小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．由于仪器在冲击闪络（三次脉冲法）状态工作时，电缆地线到高压设备间的连接地线上将产生数千伏的瞬时高压，仪器的“中央控制单元”接地线时，一定要将仪器地线直接接到系统地上而不能接在别处。否则在进行冲击高压时有可能造成仪器死机，甚至损坏仪器。4．仪器属高度精密的电子设备。非专业人员千万不要轻率拆卸。仪器有问题，请及时与经销商或本公司联系。如因人为因素造成仪器损坏，将使你失去仪器保修的权利。5.使用人员应具备高压设备操作常识，并接受本仪器使用培训。使用中应注意高压防护措施，定期对设备和高压部件检测维护。

输电线路小电流故障定位仪淮北了解更多

淮北电缆故障探测仪 很多用户都习惯使用此方法。是三次脉冲法测试电缆故障的一种补充方法。外接线路较为简单，但是波形分析的难度较大，只有在大量测试的基础上，有一定经验后才能熟练掌握，远没有三次脉冲法简单，但还是一种行之有效的测试方法。将仪器附带的电流取样器用信号线与主机连接后放在电缆与高压设备间的接地线旁即可。只要冲击高压发生器输出的电压足够高，故障点在此冲击高压的冲击下图六 高压闪络测试法接线图被击穿，电缆中就会产生电波反射。电流取样器将地线上的电流信号通过磁耦合取得的感应反射电波传电缆故障预定位测试主机，经过A/D采样和数据处理，并将采得的波形显示在屏幕上进行故障距离分析。图七 高压闪络法测试波形仪器的预置方法和三次脉冲法的预置一样，只是在预置时将采样方法改成高压闪络法即可。电缆类型和采样频率确定以后就可以点击“采样”键 ，进行采样等待。一旦高压发生器进行冲击高压闪络，仪器就自动进行数据采集和波形显示。屏幕上方红色波形是经过局部放大后的波形，下方蓝色波形为测试波形全貌。当采集到较为理想的波形后，便可操作“波形缩放”和位移、移动游标来标定故障距离。操作方法与低压脉冲法一致。4．波速测量不同厂家生产的电缆，尽管型号相同，因为工艺和介质配方的差异，会导致电波传播速度的差异。如果直接使用仪器给出的平均电波传播速度，会造成一定的测试误差。为了更加地测试故障距离，往往需要重新核对（测试）该电缆的电波传播速度。电波测速的方法如下：A.首先选一段已知长度被测电缆。如果此次被测电缆的长度为已知，也可以用此电缆进行测速。B. 仪器进入设置界面后，按“采样方法”后选择“速度测量键”。 选取适当的采样频率和脉冲宽度。仪器的测量夹子线接在被测电缆的芯线和外皮上。按“电缆长度”键，弹出对话框，填写电缆长度值，按“OK”键。点击“采样”键 ，仪器屏幕将显示低压脉冲开路测试波形，通过游标定位仪器将自动显示所选的电缆的测试速度。

<淮北>天正华意电气设备有限公司
<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多

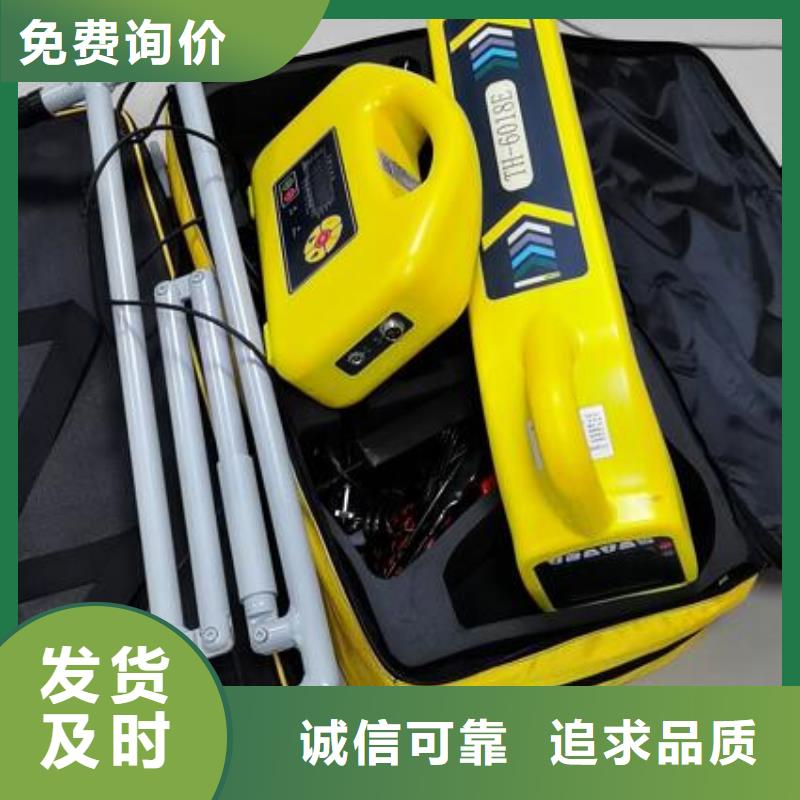

淮北电缆故障探测仪 实际应用。 调节路径增益，使电磁波信号在10格左右，沿着电线方向走，如果偏离了电线，电磁波信号会减弱，那么就要往左或右移。2，每50厘米插入测一次信号强度，刚开始调节定点增益，使信号强度约为10，如果调不到10，就将定点增益调到。3，往前走，当信号变得很大时，信号强度在14左右，就说明接近故障点了，在2米范围来回查，每次前进10厘米，直到找到信号强度弱（4左右），在叉子中心点，画一条垂直于叉子的线，然后在此处前后1米范围找信号强度弱点（4左右），那么该处就是故障点了，故障误差不超过10厘米。水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

淮北电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。

<淮北>天正华意电气设备有限公司 输电线路小电流故障定位仪淮北了解更多

淮北电缆故障探测仪、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。六、仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。
